Comment dépanner une vanne pneumatique ?

Comment dépanner une vanne pneumatique ?

En tant que fournisseur de vannes pneumatiques, j'ai rencontré un large éventail de problèmes avec les vannes pneumatiques au fil des années. Les vannes pneumatiques sont des composants essentiels dans de nombreuses applications industrielles, contrôlant le débit d'air ou d'autres gaz dans un système. Cependant, comme tout appareil mécanique, ils peuvent rencontrer des problèmes. Dans ce blog, je partagerai quelques techniques de dépannage courantes pour vous aider à diagnostiquer et à résoudre les problèmes liés à vos vannes pneumatiques.

Comprendre les vannes pneumatiques

Avant de nous lancer dans le dépannage, il est important d’avoir une compréhension de base du fonctionnement des vannes pneumatiques. Les vannes pneumatiques utilisent de l'air comprimé pour contrôler le débit de fluide dans un système. Ils se composent généralement d'un corps de vanne, d'un tiroir ou d'un clapet de vanne et d'un actionneur. L'actionneur, qui peut être un solénoïde ou un vérin pneumatique, déplace le tiroir ou le clapet de la vanne pour ouvrir ou fermer la vanne.

Il existe plusieurs types de vannes pneumatiques, chacune conçue pour des applications spécifiques. Certains types courants incluent :

• Distributeurs directionnels :Ces vannes contrôlent la direction du flux de fluide dans un système. Ils peuvent être utilisés pour démarrer, arrêter ou changer la direction d'un cylindre ou d'un autre dispositif pneumatique.
• Vannes de régulation de pression :Ces vannes régulent la pression du fluide dans un système. Ils peuvent être utilisés pour maintenir une pression constante ou pour limiter la pression maximale.
• Vannes de régulation de débit :Ces vannes contrôlent le débit du fluide dans un système. Ils peuvent être utilisés pour régler la vitesse d'un cylindre ou d'un autre dispositif pneumatique.

Problèmes courants et techniques de dépannage

1. La vanne ne s’ouvre ou ne se ferme pas

• Cause : Pas d'alimentation en air
  • Vérifiez si l'alimentation en air comprimé est activée. Assurez-vous que le manomètre de l'alimentation en air se situe dans la plage de pression de fonctionnement recommandée pour la vanne. Une pression trop faible peut empêcher la vanne de fonctionner correctement.
  • Inspectez les conduites d’air pour déceler tout pli, blocage ou fuite. Un tuyau plié peut restreindre le débit d’air, tandis qu’une fuite peut provoquer une chute de pression.
• Cause : défaillance du solénoïde
  • Si la vanne est actionnée par solénoïde, vérifiez la connexion électrique au solénoïde. Assurez-vous que les fils sont correctement connectés et que l'isolation n'est pas endommagée.
  • Utilisez un multimètre pour tester la continuité de la bobine du solénoïde. Si la bobine présente un circuit ouvert, elle doit être remplacée.
• Cause : Blocage mécanique
  • Retirez la vanne et inspectez le tiroir ou le clapet de la vanne pour détecter tout débris ou saleté qui pourrait l'empêcher de se déplacer librement. Nettoyez soigneusement la vanne à l'aide d'une solution de nettoyage appropriée et d'une brosse douce.
  • Vérifiez tout signe d’usure ou de dommage sur les composants de la vanne. Si la bobine ou le clapet est usé ou endommagé, il faudra peut-être le remplacer.

2. Vanne qui fuit

• Cause : joints usés
  • Examinez les joints de la vanne, tels que les joints toriques ou les joints. Au fil du temps, ces joints peuvent s’user en raison du frottement, des températures élevées ou de l’exposition à des produits chimiques.
  • Remplacez tous les joints usés ou endommagés par des neufs compatibles avec la vanne. Assurez-vous d'installer correctement les joints pour éviter d'autres fuites.
• Cause : installation incorrecte
  • Vérifiez si la vanne a été installée correctement. Assurez-vous que toutes les connexions sont serrées et que la vanne est correctement alignée.
  • Si la vanne est installée dans un environnement vibrant, envisagez d'utiliser des supports ou des supports amortisseurs de vibrations pour éviter le desserrage des connexions.

3. Fonctionnement incohérent de la vanne

• Cause : Alimentation en air contaminée
  • Installez des filtres à air et des régulateurs dans la conduite d'alimentation en air pour éliminer toute saleté, humidité ou huile de l'air comprimé. Les contaminants peuvent provoquer un fonctionnement irrégulier de la vanne et endommager les composants de la vanne.
  • Entretenez régulièrement les filtres à air en les nettoyant ou en les remplaçant comme recommandé par le fabricant.
• Cause : Dimensionnement incorrect de la vanne
  • Vérifiez que la vanne est de la bonne taille pour l'application. Une vanne sous-dimensionnée peut ne pas être en mesure de gérer le débit requis, tandis qu'une vanne surdimensionnée peut ne pas fournir un contrôle précis.
  • Consultez les spécifications du fabricant de la vanne ou un ingénieur pour vous assurer que la vanne est correctement dimensionnée.

Utiliser les bonnes vannes pneumatiques

Lors du dépannage, il est également important d'utiliser le type de vannes pneumatiques adapté à votre application. Par exemple, si vous avez besoin d'une vanne pour un mouvement rotatif spécifique, unActionneur rotatif pneumatique double effetpourrait être le choix idéal. Ces actionneurs offrent un fonctionnement à double effet fiable et efficace pour les mécanismes rotatifs.

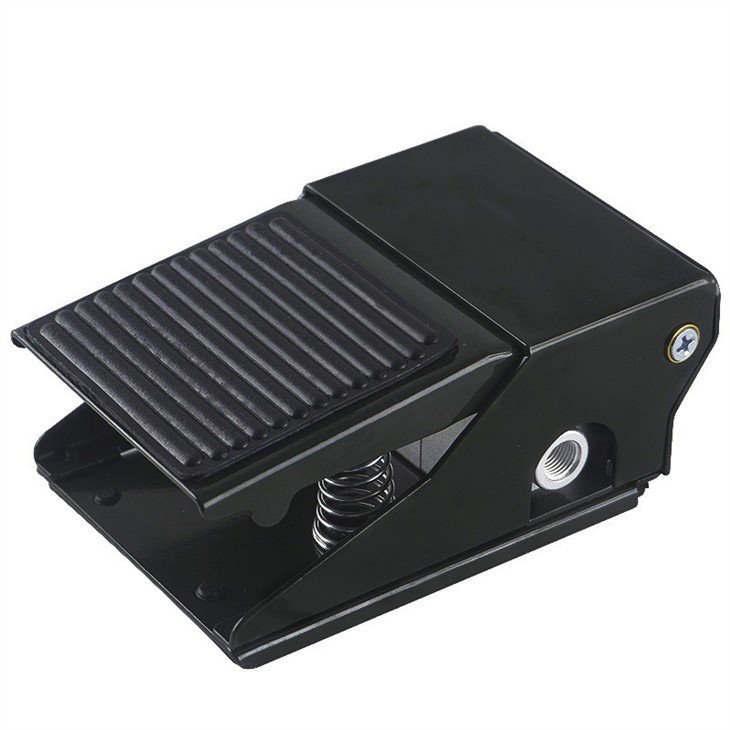

UNValve pneumatique à pédaleest une excellente option pour les applications où un fonctionnement mains libres est requis. Ils sont couramment utilisés dans des secteurs tels que l’industrie manufacturière et l’automobile, où les opérateurs doivent contrôler le flux d’air rapidement et facilement.

Si vous faites face à une situation où vous devez empêcher le matériau de coller ou de s'agglutiner, unVibrateur pneumatique K8 K10peut être très utile. Ces vibrateurs utilisent de l'air comprimé pour générer des vibrations, ce qui peut aider à maintenir un écoulement fluide des matériaux.

Entretien préventif

La maintenance préventive est essentielle pour éviter les problèmes de vannes pneumatiques. Voici quelques conseils d'entretien :

• Inspections régulières :Effectuez des inspections visuelles régulières des vannes pour vérifier tout signe d’usure, de dommage ou de fuite.
• Lubrification:Si la vanne nécessite une lubrification, utilisez le lubrifiant recommandé et appliquez-le aux intervalles appropriés.
• Documentation:Tenir des registres de toutes les activités de maintenance, y compris les inspections, les réparations et les remplacements. Cela peut vous aider à suivre les performances des vannes au fil du temps et à identifier tout problème récurrent.

Conclusion

Le dépannage d’une vanne pneumatique nécessite une approche systématique. En comprenant le fonctionnement de la vanne, en identifiant les problèmes courants et en utilisant les bonnes techniques de dépannage, vous pouvez rapidement diagnostiquer et résoudre les problèmes. En tant que fournisseur de vannes pneumatiques, je m'engage à fournir des vannes et une assistance de haute qualité pour vous aider à assurer le bon fonctionnement de vos systèmes.

Si vous rencontrez des problèmes avec vos vannes pneumatiques ou recherchez les vannes adaptées à une nouvelle application, je vous encourage à prendre contact pour une discussion sur l'approvisionnement. Notre équipe d’experts peut vous fournir les conseils et les solutions dont vous avez besoin.

Références

• "Manuel des systèmes pneumatiques" de Michael Bloch
• Manuels du fabricant et fiches techniques pour vannes pneumatiques
