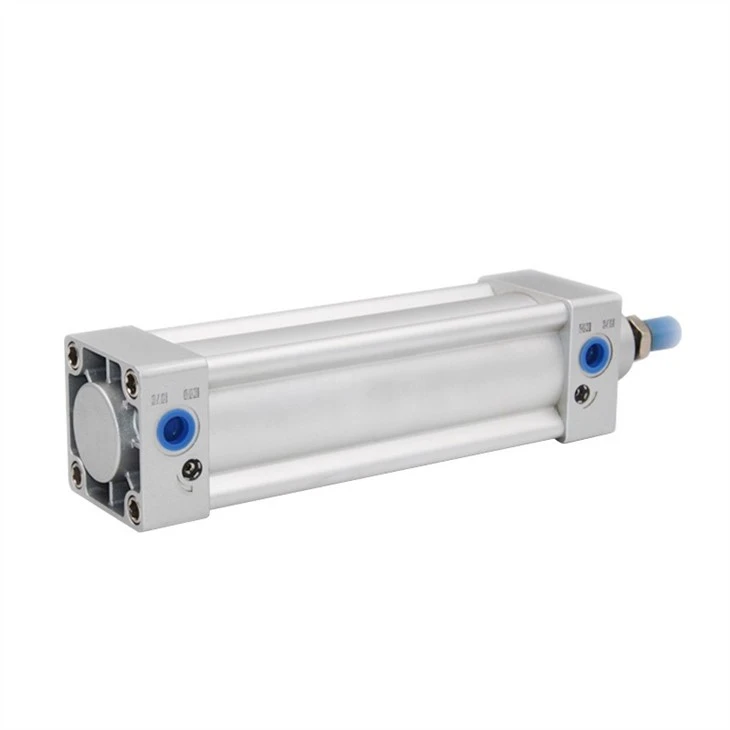

Cylindre pneumatique double action



Caractéristiques



1. Petite taille, lumière

2. Fort résistance à la charge latérale

3. Résistance au couple élevé

4. Haute précision sans rotation

5. Les roulements de tige de guidage peuvent être sélectionnés pour les roulements coulissants ou les roulements à billes

6. Installation pratique

7. Deux facettes prennent la position pour choisir.

8. Bore 32 mm 40 mm 50 mm 63 mm 80 mm 100 mm 125 mm 200 mm

9. Type fixe: basique; lb; fa; fb; ca; cb; sdb; tc



1) Cette série de cylindres est conforme à: Standard ISO6431

2) Il y a des tampons réglables aux terminaux du cylindre à l'exception du coussin monté.

3) Nous pouvons offrir différents types de style de montage selon la norme ISO 6431, comme le montage à pied, le montage des brides avant, le montage à bord arrière, etc.

4) Le type de thread différent peut être proposé en fonction des exigences des clients, par exemple: BSP, NPT, etc.

5) Je n'ai pas besoin de lubrifier sur la tige de piston par l'huile

6) Le piston adopte deux structures d'étanchéité unidirectionnelles en forme de Y avec une fonction auxiliaire, une longue durée de vie et une faible pression de départ.

7) Le diamètre du cylindre 32-100 est un cylindre en forme de m sans tir de tir, diamètre du cylindre 125-320 est un type de tige de cravate de cylindre rond.

8) tampon de piston à extrémité réglable aux deux extrémités.

9) SI: Type à double action. SID: Type de tige double SIJ: Type de course réglable



Comment commander





Paramètre du produit



alésage (mm)	32	40	50	63	80	100	125	160	200
Type d'acteur	Double-jeu
Moyen de travail	Double-jeu
Moyen de travail	Cache-air
Type de montage	Série SI	Type de base: FA FB CA CB LB TC TC-M1 TC-M2
	Série SID	Type de base: FA FB CA TC TC-M1 TC-M2
	Série SIJ	Type de base: FA LB TC TC-M1 TC-M2
Pression garantie	1,5 MPA
Plage de pression de travail	0. 1-1 MPA
Température de travail	5 ~ 70 degrés
Plage de vitesse	50-800 mm \/ s
Type de coussin	coussin réglable
Coup de coussin	27 mm		30 mm		36 mm		40 mm	50 mm
Taille du port	G1/8	G1/4		G3/8		G1/2		G3/4



Taille de l'alésage (mm)	AVC standard (mm)	Max. accident vasculaire cérébral (mm)	coup admissible (mm)
32	25 50 75 100 125 150 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
63	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
160	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
200	25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000



Dimension globale





Exposition de produits











FAQ



Q1. L'ordre de l'ordre est-il acceptable?

R: Oui, c'est OK.Avant que nous ayons reçu la première commande, veuillez payer le coût de l'échantillon et les frais d'expression. Nous vous retournerons le coût de l'échantillon dans votre première commande

Q2. Que vous puissiez faire notre marque sur vos produits?

R: Oui. Nous pouvons imprimer votre logo sur les produits et les packages si vous pouvez rencontrer notre MOQ.

Q3. Comment garantir la qualité de vos produits?

R: Détection stricte pendant la production et une inspection d'échantillonnage stricte sur les produits avant l'expédition et l'emballage de produits intact.

Q4. Y a-t-il un coût d'expédition bon marché pour importer dans notre pays?

R: Pour la petite commande, Express sera le meilleur. Et pour l'ordre en vrac, la manière de l'expédition maritime est la meilleure mais prenez beaucoup de temps. Pour les ordres urgents, nous suggérons d'expédier par air.

Q5. Pouvons-nous fabriquer un produit personnalisé pour le cylindre pneumatique à double action?

R: Oui, nous sommes bons pour fabriquer des produits personnalisés.
